조경기능사 필기시험 요약정리 : 조경계획 및 설계기초







조경기능사 필기시험 합격을 위해 오늘은 조경계획과 설계에 대한 기초적인 부분에 대해 공부해보겠습니다.



조경계획의 과정은 6단계로 구성됩니다.

1. 목표 설정

2. 현황자료 분석 및 종합

3. 기본구상

4. 기본계획 : 토지이용계획, 교통동선계획, 시설물 배치계획, 식재계획, 하부구조계획, 집행계획이 포함된다.

5. 기본설계 : 설계원칙의 추출 → 공간구성 다이어그램 → 설계도 작성으로 이루어진다.

6. 실시설계 : 평면도와 단면도, 표준시방서, 내역서 등을 작성하는 단계



※ 조경계획의 과정은 다음에 자세하게 다룰 예정입니다!!!



설계의 기초에서는 우선 제도용구를 살펴봐야겠지요~

제도 용구에는 T자, 삼각자, 삼각축적자, 템플릿, 자유곡선자, 연필 등이 있습니다.

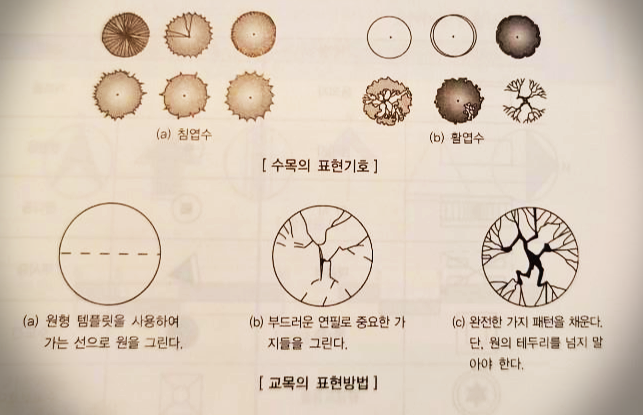

제도 기호는 수목과 시설물을 위에서 수직으로 내려다본 상태로 표시하며 실제 형태를 극히 단순화시켜 사용하고 있습니다.

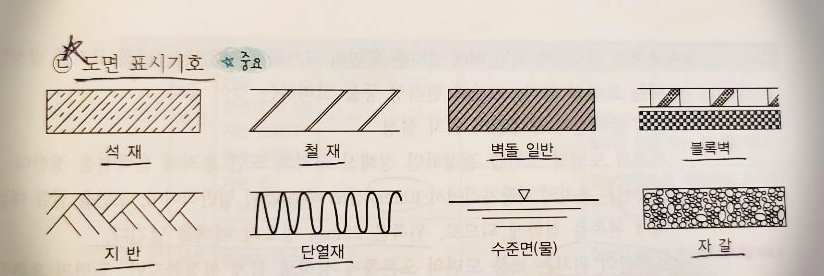

도면 표시기호는 아주 중요하답니다★

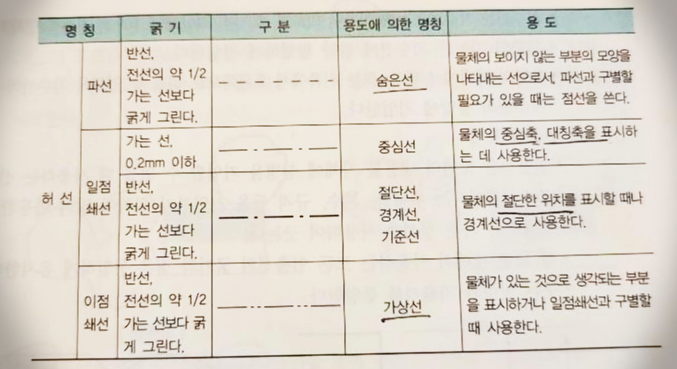

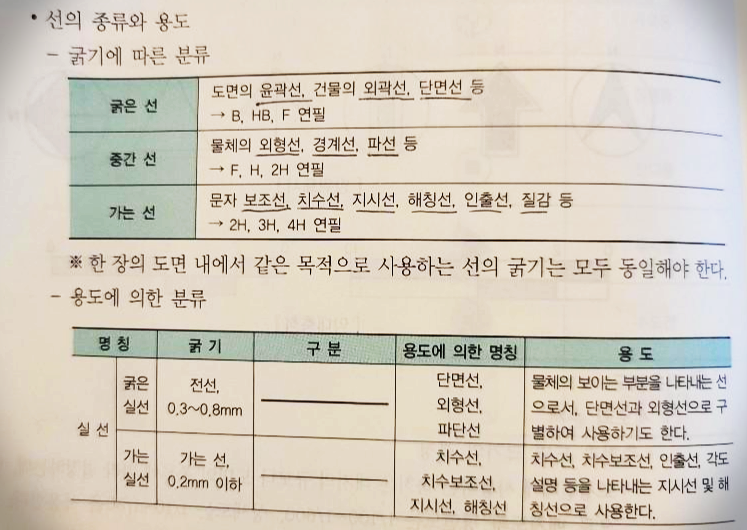

도면에서의 선의 종류와 용도에 대해서도 알아둘 필요가 있습니다.



이번에는 설계도의 종류에 대해 살펴보겠습니다

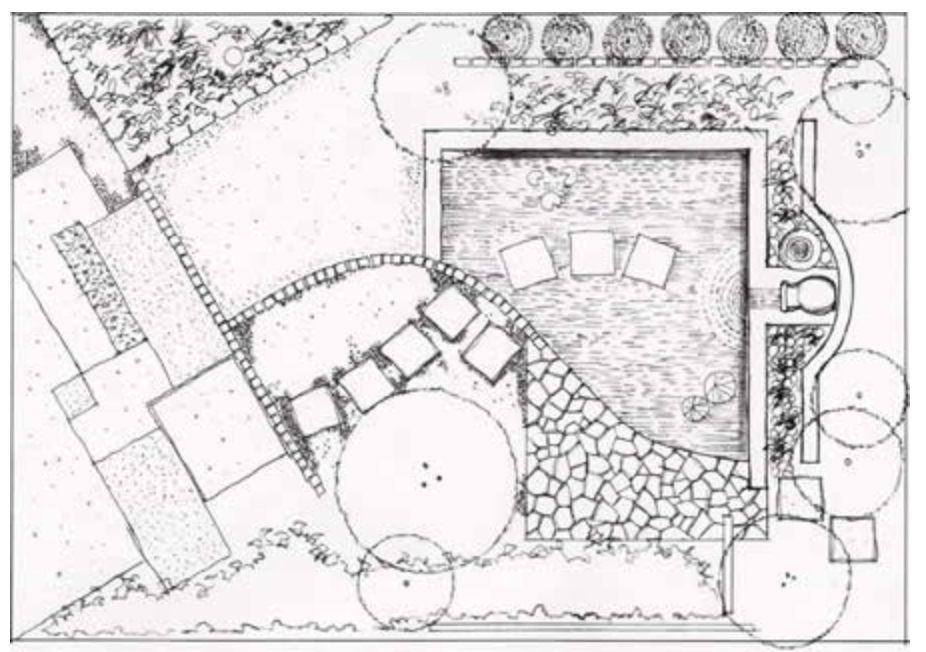

평면도는 모든 설계에 있어 가장 기본이 되는 도면으로 물체를 수직방향으로 내려다본 것을 가정하고 작도한 설계도입니다.

동선의 패턴, 토지이용의 구분, 주요 식재를 표시하는데 식재평면도를 가장 많이 사용합니다.







입면도는 평면도와 같은 축척을 이용하여 작성하며 정면도, 배면도, 측면도 등으로 세분합니다.

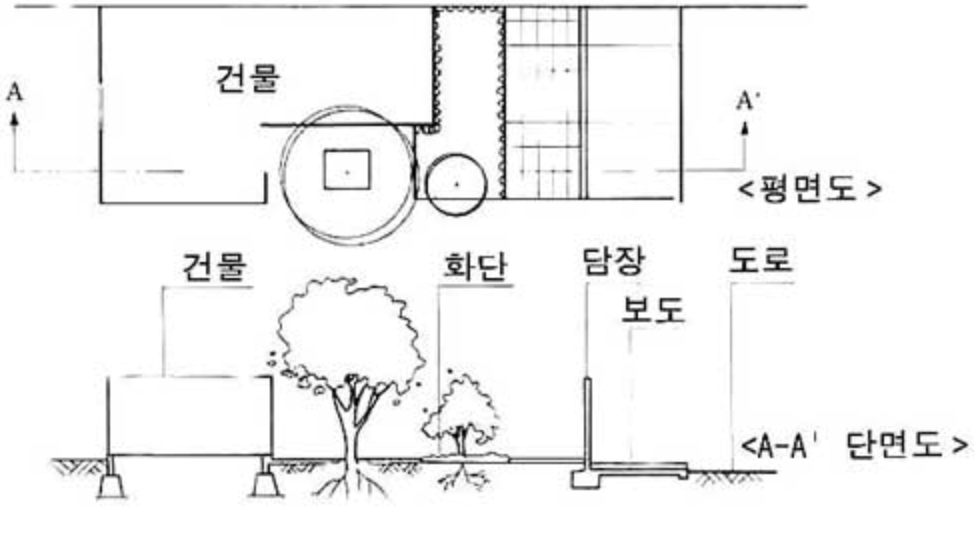

단면도는 구조물을 수직으로 자른 단면을 보여 주는 도면으로 구조물의 내부구조 및 공간구성을 표현합니다.





투시도는 설계안이 완성되었을 경우를 가정하여 설계내용을 실제 눈에 보이는 대로 입체적인 그림으로 나타낸 것으로 유리창을 통해 바깥 풍경을 보면서 보이는 그대로를 유리창에 그려 낸 것과 같은 효과는 주는 도면입니다.



투시도

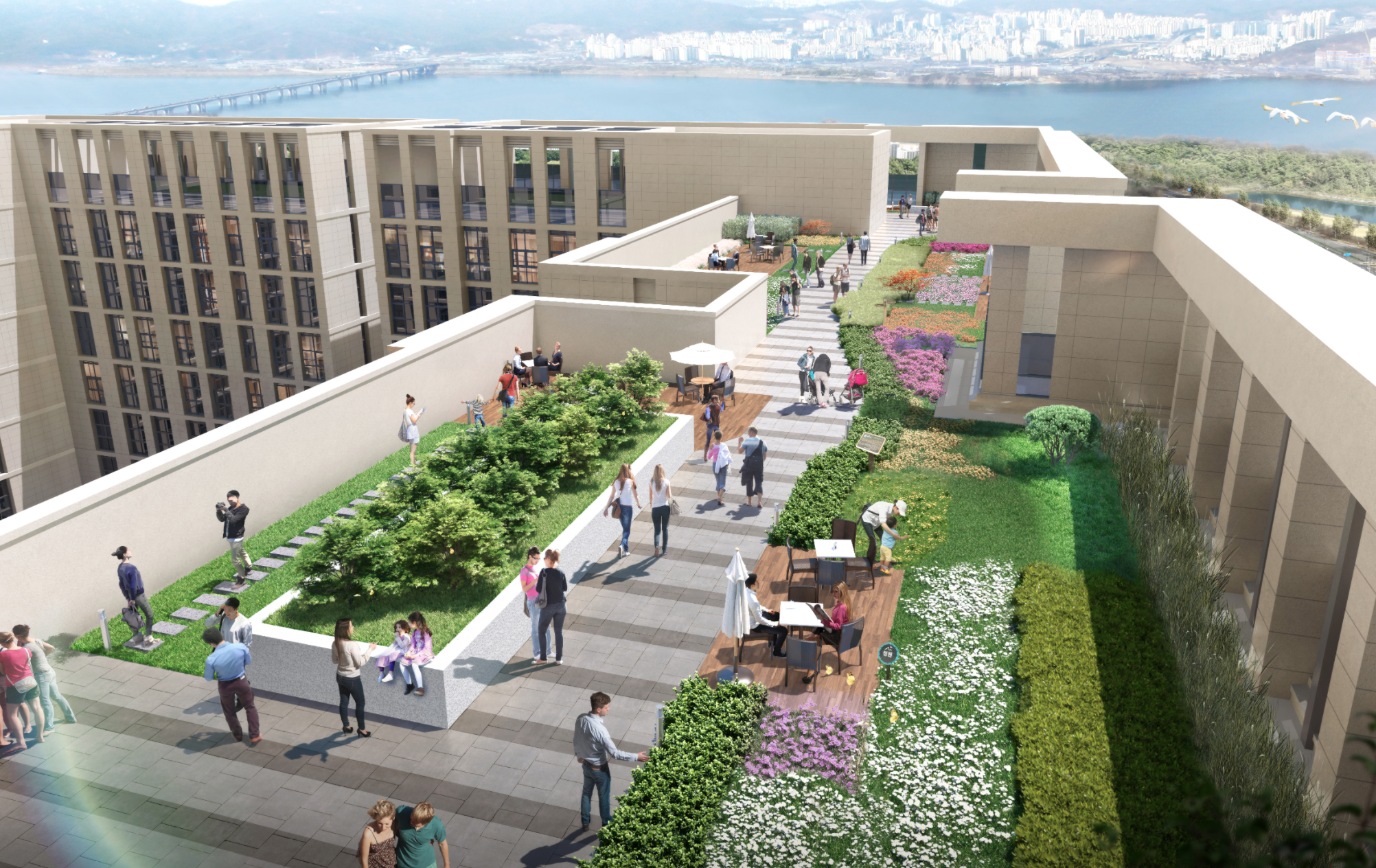

조감도는 하늘에서 새가 내려다본 것처럼 설계 대상지의 완성 후 모습을 공중에서 비스듬히 내려다보았을 때의 모양을 그린 그림으로, 공간 전체를 사실적으로 표현함으로써 공간 구성을 쉽게 알 수 있도록 표현한 것입니다.



조감도

오늘은 조경계획의 기본적인 과정과 설계시 기초적인 부분에 대해 살펴보았습니다.

오늘도 열공하세요!
